附件1  技術規范

1 總則

1.1本技術規范適用于河北省東光化工有限責任公司振動流化床干燥系統及成套設備的工程設計（包括設備整體布置、管道布置、土建基礎條件、安裝材料清單等）、制造、包裝、運輸、安裝指導、質量保證、調試指導、培訓、文件資料等方面的技術要求。

1.2 本技術規范提出的是最低限度的技術要求，并未對一切技術要求作出詳細規定，也未充分引述有關標準和規范的條文，投標方應保證提供符合本技術規范和相關的國際國內標準的優質產品及其相應服務。

1.3 投標方應執行本技術規范所列標準。有不一致時，按較高標準執行。

1.4 如投標方沒有對本技術規范提出書面異議，招標方則認為投標方提供的產品完全滿足本技術規范的要求。

1.5 在合同簽定后，招標方有權因規范、標準、規程發生變化而提出一些補充要求，具體內容雙方共同商定。

1.6 本技術規范僅是基于招標方的經驗，振動流化床干燥機成套設備的最終設計、選型、運行、故障保護措施等由投標方負全面的責任。

1.7所有供貨設備的銘牌由招標方提出要求，投標方按要求制作。

1.8投標方所提供的產品應是成熟可靠、技術先進的，且至少應具有兩個以上同類型機組的成功業績，招標方不接受帶有試驗性質的產品。

1.9合同簽訂后，投標方按照招標方施工進度要求、內容深度要求及技術規范書的約定提供其所需的設計資料。

1.10投標方所提供的資料使用法定計量單位，技術資料和圖紙的文種為中文。

2、工程概況和設計條件

2.1 工程概況

工程名稱：硫銨回收改造項目

建設地點： 本廠區內現有硫銨廠房

建設內容：利舊現有硫銨廠房對干燥系統設備進行改造，新上一臺干燥機及附屬設備替換現有舊干燥機本體及部分附屬設備，廠房一樓布置加熱風機及加熱器，二樓布置干燥機本體、旋風分離器、冷風機。新干燥機本體利舊現有舊干燥機的基礎和承重梁（基礎稍做改動），現有二樓的鼓風機利舊用作冷風機使用，但其基礎位置不做變動。請投標單位根據現有廠房的基礎條件進行設備的選型設計，要求投標單位對現場實際查看后進行確認。

3 設計基礎數據及要求

3.1設計基礎數據

3.1.1 進口物料數據

物料名稱：硫酸銨（(NH₄)₂SO₄）晶體或粉面

物料含水率：正常含水率5-7%

物料量：  7～8 t/h

物料溫度：<60℃

3.1.2 公用工程數據

熱源： 1.2 MPa（表壓）蒸汽    180-190  ℃

注：采用蒸汽加熱（投標方提供蒸汽消耗量）

3.2 設計要求

出料含水率：≤1.0%(重量百分比)

出口物料溫度：<50℃

流程描述：

物料經雙級推料離心機分離后，下部出料直接進至振動流化床干燥系統進行干燥；干燥用的熱風采用蒸汽加熱，干燥系統設置有冷風機，將干燥后的物料進行冷卻；物料從振動流化床干燥機出來后直接落入包裝機中間倉進行暫時儲存。

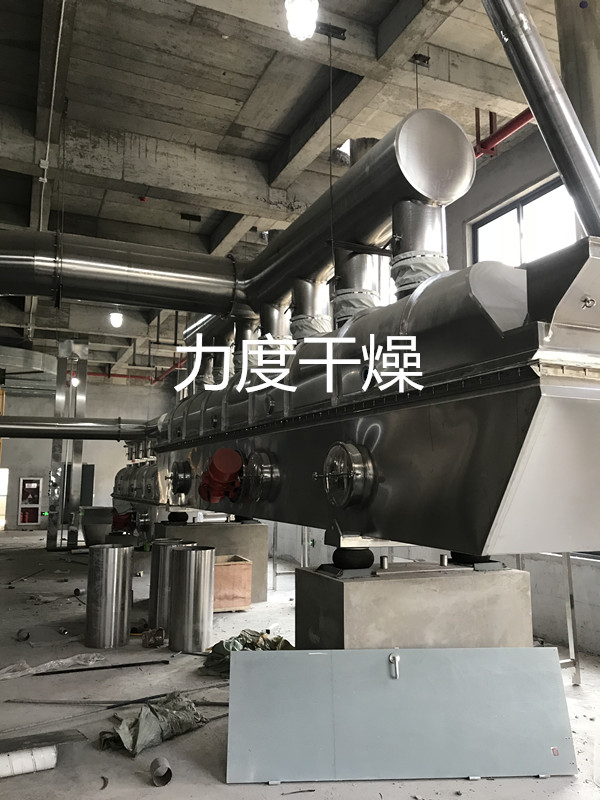

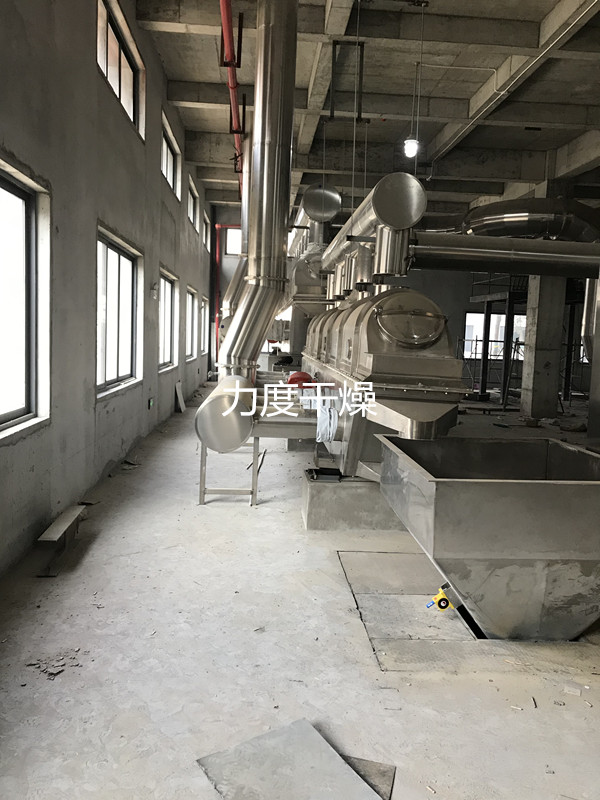

振動流化床干燥機負壓操作，干燥機頂部設置有排氣管，將產生的熱空氣，經引風機作用排出。引風機與干燥機之間設置有旋風分離器，用于將熱空氣攜帶的硫酸銨晶體分離。

材質要求：干燥機與濕物料接觸部位采用316L材質（篩板），干燥機的上箱體與下箱體均采用304材質，干燥機配套的旋風除塵器及進、出口風管道均采用304材質，干燥機上箱體支腳架及彈簧底座可采用Q235材質。干燥機配套振動電機、加熱器外殼均要采用防腐處理。

3.3振動流化床干燥系統設計和供貨接口

投標方負責振動流化床干燥系統整體工藝流程的設計，包括系統內部物料平衡計算、設備布置、管道配置設計及安裝材料表、電氣、儀表、閥門的設置及技術參數的提供。

投標方負責系統內部的各風機、加熱器、旋風分離器等設備技術參數的確定，以及系統蒸汽耗量、水量的核算。

投標方負責系統內部的非標設備（干燥機本體、加熱器、旋風分離器）的設計、參數選型及供貨。

投標方負責系統內部風機（鼓風機、冷風機、引風機）的參數設計選型，供貨由招標方負責采購或利舊。

投標方負責干燥機調風門的選型及供貨。

3.3.1設計接口：

物料部分：干燥機入口至干燥機出口

公用工程部分：加熱器蒸汽入口至冷凝液出口

3.4投標方的責任

振動流化床干燥系統設計需滿足本技術規范、國家相關規范和相應的技術數據表的相關要求，振動流化床干燥系統設備的最終設計和選型由投標方負責。

3.5振動流化床干燥系統出口物料品質保證

當入口物料量為設計量的30％～110％時，入口物料含水率5～7%(重量百分比)，干燥系統可以穩定連續運行，其不降低性能，并保證出口物料的含水率≤1.0%（重量百分比），出口物料溫度＜50℃。

4 技術規范

4.1 總則

本工程共配置1套振動流化干燥機（其中引風機及尾氣水洗塔設備利舊現有設施），硫酸銨產能按不小于7 t/h進行設計。

合同簽訂后，投標方應在5個日歷日內提供相關設計資料。

4.2 一般要求

4.2.1振動流化干燥機工藝要求

干燥機可以連續穩定操作

進行干燥機設備設計時，應考慮以下幾點：

－系統設計考慮檢修方便

－所有的裝置應配有合適的安裝吊耳

－內部構件應設計足夠的支撐

－為避免接觸腐蝕，應采用合適的材料隔離

－易損件應易于更換

4.2.2非標設備的耐磨和防腐

4.2.2.1材料



暴露在工作介質中的設備材料，必須根據介質描述中給定的介質數據采取防腐耐磨措施。

投標方應正確選擇材料（具備足夠的耐機械、耐化學磨損、耐腐蝕等）。

材料的選擇應由投標方推薦，招標方確認。

4.2.2.2 表面處理

根據油漆技術規范，所有防腐處理或不銹鋼的部件的表面必須進行油漆處理。

根據防腐要求，對于所有的鑄鐵和鋼表面，在裝運前都應進行涂漆防腐處理。

4.2.3 現場安裝

4.2.3.1安裝條件

設備應安裝和固定在設備支座上，鋼結構或類似的結構由所在位置和需要決定。

設備應完整供貨（盡可能已安裝至底板上）。根據預組裝清單，對于大設備的安裝計劃應得到招標方的認可，如干燥機的安裝。

投標方供貨設備安裝在廠房內。

設備安裝由招標方負責，投標方負責現場技術指導。

4.2.3.2動靜荷載

投標方必須在投標文件中提供以下部件的荷載（kg/kN）：

－每臺成套件的設備總荷載

－每臺成套件的工作荷載、最大荷載

－成套件中的最重部位荷載

－還應考慮到地震可能帶來的荷載。

4.2.4維護

設備以及其配件和相同型號的備品備件之間應可以互換。在制造和規定配合公差時應考慮到這點。

4.3儀表及控制要求

根據振動流化床干燥系統及相關設備穩定運行的要求，投標方應設置必要的就地或遠傳儀表。如需遠傳儀表的設置，必須可達到遠程控制、監視的要求。投標方應提供儀表清單（包括儀表用途、型式、型號、量程、特殊要求等）供招標方確認。

招標方負責給儀表用氣供氣,

投標方提供電控柜布置圖、電氣控制原理圖、端子接線圖、電纜清單等。

就地壓力表應設置在容易觀察的位置，或成組安裝在就地表盤上。如安裝現場有振動，則應采用耐震型。采用不銹鋼外殼。刻度盤直徑為100毫米。接頭為規格為M20×1.5。

系統應具有與DCS系統的遠方控制和狀態監控接口，包括設備故障信號和緊急停車控制。其中模擬量I/O信號為4~20mA信號，開關量信號為干接點信號。

投標方應提供必要的設備控制圖紙，儀表清單、I/O信號清單，設備用電用氣接口條件。

用于裝置性能考核用的測量儀表均須經過合同雙方的校驗并確認，測量儀表的誤差按國家標準執行。

4.4電機說明

1、所有電機的設計、制造和性能應符合中國GB或IEC標準；

2、電機選擇高效節能電機，能效等級國產電機不低于2級（特種電機除外），進口電機不低于IE3，防護等級不低于 IP55。絕緣等級為F級，B級溫升，采用風冷（空-空），并能適應長期、滿負荷運行工況。

3、在接線盒上、銘牌上應標明其相序，并在明顯位置用箭頭標示出旋轉方向。

4、電機需選用高效節能型電動機： YX3/YE3 (非防爆)。

5、電動機必須能在80～100%的額定電壓和額定頻率下直接啟動。

6、電機型式采用鼠籠型、適于直接啟動和長期室外運行。

7、驅動電機的銘牌額定功率應至少是所有規定工況下最大軸功率的 120%，軸功率的計算應考慮環境變化的影響；

5. 質量保證

－ 投標方應采取有效措施，保證產品符合本協議及國家標準的要求。

－在正常的使用工作環境下，（整體）產品使用壽命為不小于 30 年。

－投標方所供設備質保期應為裝置投運起18個月。在整個質保期內，非人為因素造成的設備損壞，應由投標方及時免費更換，并且根據因此而造成的經濟損失大小承擔一定的經濟責任。

－資質及業績

l   投標方提供的上述產品必須是技術先進、質量可靠的，并且應在相應工程或相似條件下有運行并超過兩年，已證明安全可靠。

l   投標方應隨報價文件提供所投標產品的業績清單，包括項目名稱、機組臺數及容量、運行時間、規格參數及數量等。

－安裝調試要求

l  所供產品安裝調試期間，投標方必須及時派有一定能力的專業技術人員到現場進行技術服務，解決安裝調試中的問題。

l  設備安裝調試過程中，由于制造質量造成的不符合規定的偏差，必須有文字記錄，由投標方處理，費用也由投標方自負。

l  設備安裝后，投標方應派人參加現場進行的開關嚴密性試驗、驗收，并幫助解決試驗中暴露的問題。

6. 技術參數表（投標方填寫）

6.1 設備設計數據表

6.2 技術參數表（單臺）

序號	名稱	數值
1	總電耗 kw
2	電耗量kw/kg水
3	總干燥熱效率 %
4	熱風總耗量kg/h
5	熱風耗量kg/kg水
6	蒸汽耗量 kg/h
7	工藝水耗量m3/h
8	終物料含水量	≤1.0%
9	物料出口溫度℃	≤50
10	設備年可用率
11	設備年利用小時數	8000
12	設備質量保證期	18個月
13	設備大修年限	5年
14	設備設計整體壽命	30年



附件2  供貨和服務范圍

1.一般要求

1.1本技術規范書規定了振動流化床干燥機設備及其附屬設備的供貨范圍。投標方保證提供的設備和服務為全新的、先進的、成熟的、完整的和安全可靠的，且設備的技術經濟性能符合附件1的要求。

1.2 投標方應提供詳細的供貨清單，清單中依次說明名稱、規格、型號、數量、產地、生產廠家、運行物料消耗等內容。對于屬于整套設備運行和施工所必需的部件，即使本合同附件未列出和/或數目不足，投標方仍需在執行合同時補足，且不發生費用問題。

1.3 投標方應提供所有安裝和檢修所需專用工具和易耗材料等，并提供詳細供貨清單。

1.4 投標方應提供設備隨機備品備件及質保期內所需的備品備件，并給出具體清單。

1.5 投標方應提供的技術資料清單見附件3。

2 供貨和服務范圍

2.1 供貨和服務

服務/供貨

1、工程設計

基本設計

詳細設計，包括：最終版工藝流程圖、土建基礎及施工條件、干燥機成套設備布置圖、設備管道布置圖、安裝材料清單、電氣儀表接線原理圖等

設計接口

安裝手冊

操作和維修手冊

文件（包括QS文件）

2、振動流化床干燥系統

2.1非標設備

振動流化床干燥機                       1臺

空氣加熱器 (蒸汽加熱)                   1臺

旋風分離器                             2臺

煙風管道（投標方設計、招標方負責采購） 1項

2.2 機泵設備

加熱風機                              1臺（投標方提供設計參數、招標方負責采購）

冷風機                                1臺（投標方提供設計參數、招標方負責采購）

引風機                          1臺（利舊現有引風機、投標方負責技術參數的確認）

注：所有設備安裝地腳螺栓，由投標方負責隨設備供貨。

2.3 電氣儀控

提供電氣原理圖及接線圖、系統內所有電纜規格表。

3、輔助設備

干燥機加熱風機、冷風機及引風機入口處的所有調節風門（投標方負責）。

4、隨機及質保期內備品備件

包裝和標識

裝載和運輸

安裝督導

設備的最后校準和調整（包括必要的工具和材料，如墊片等）

安裝的最后驗收

現場質量保證

檢驗和驗收

調試督導

性能試驗

人員培訓

技術規范中沒有包括，但對于設備的安全運行十分重要必須包括在供貨和服務范圍內的所有項。 注意：投標方應保證將供貨范圍內所有設備運輸至項目現場，中間的轉運費用由投標方承擔，招標方僅在項目施工現場收貨及驗收。

2.2 供貨詳細清單

2.2.1 投標方供貨清單（投標方負責填寫）

2.2.2 專用工具



2.2.3 隨機備品備件及2年運行期內備品備件

備品備件清單



附件3  技術資料及交付進度

1  一般要求

1.1 投標方提供的資料應使用國家法定單位制即國際單位制(語言為中文)。

1.2 投標方提供的資料的圖紙應為AutoCAD 2009文件，說明書為Word文件，表格用EXCEL文件，電子版均為可編輯版。投標方提供的技術資料為每臺設備6套，電子版本1套。

1.3 資料的組織結構清晰、邏輯性強。資料內容正確、準確、一致、清晰完整，滿足工程要求。

1.4 投標方資料的提交應及時、充分，滿足工程進度要求。在合同簽訂時給出全部配合設計階段技術資料、產品設計確認資料和其他資料交付進度清單，并經招標方確認。

1.5  投標方提供的技術資料一般可分為報價階段，配合設計及產品設計階段，設備監造檢驗、安裝調試、性能試驗驗收和運行維護等四個方面。投標方須滿足以上四個方面的具體要求。

1.6 對于其它沒有列入合同技術資料清單，卻是工程所必需文件和資料，一經發現， 投標方應及時免費提供。

2 資料提交的基本要求

2.1 投標方在投標階段應提供的資料：

根據具體設備招標方提出清單，投標方補充和細化所列技術資料須滿足工程設計要求。

l  振動流化床干燥系統工藝流程圖

l  所有非標設備總圖(縱向和斷面視圖)，明確外型尺寸，各接口尺寸，開孔數目及開孔尺寸，和對支撐結構的配合要求

l  支撐結構，基礎圖，基礎荷載和地腳螺栓位置圖；

l  專用工具表

l  備品備件清單

l  閥門清單

l  電氣儀表清單

l  工廠制造、檢驗計劃

l  設備包裝示意圖和大件運輸方案

2.2  配合工程設計的資料與圖紙

投標方、招標方簽定合同后5天內，向招標方提供施工設計正式資料，包括，但不限于此：

l  非標設備總裝圖(縱向和斷面視圖)，要求注明進出口條件、處理能力、結構尺寸、總重等；

l  機泵設備的外形尺寸及接口條件圖（如果有）；

l  控制的描述及最終版工藝系統圖；

l  運行中各項參數、報警、連鎖要求框圖（如果有）；

l  非標設備支撐結構，基礎圖，基礎荷載和地腳螺栓位置圖；

l  各設備、支撐結構的預埋件圖等土建資料；

l  檢修最重件尺寸、重量及計劃；

l  設備結構說明書；

l  全部閥門的清單(包括用途、類型、設計參數、材料、、內襯圖紙等)

l  各設備檢修最重件尺寸、重量及起吊高度尺寸和所需的空間距離詳圖

l  各設備保溫面積統計及保溫厚度

2.3 設備監造檢驗所需要的技術資料

合同簽訂后，投標方提供設備監造檢驗所需要的技術資料。

2.4 施工、調試、試運、機組性能試驗和運行維護所需的技術資料

(招標方提出具體清單和要求，投標方細化，招標方確認)包括但不限于：

l  提供設備安裝、調試和試運說明書，以及組裝、拆卸時所需用的技術資料。

l  安裝、運行、維護、檢修所需的詳盡圖紙和技術文件，包括設備總圖、部件總圖、分圖和必要的零件圖、計算資料等。

l  設備的安裝、運行、維護、檢修說明書，包括設備結構特點、安裝程序和工藝要求、－起動調試要領。運行操作規定和控制數據、定期校驗和維護說明等。

l  投標方應提供備品、配件總清單和易損零件圖。

2.5 投標方須提供的其它技術資料

  若有，請投標方補充。



附件4  檢驗、監造和性能驗收試驗

1 檢驗

1.1投標方保證招標方在需要時能進入設備正在加工和正在試驗中的所有投標方工廠和外購件制造廠。

1.2產品的設計制造和試驗驗證將遵照有關標準和規范，并滿足技術規范的要求。

1.3經工廠試驗驗收后的產品，投標方仍然保證現場試驗驗收達到要求的性能和可靠性；對于工廠的檢查驗收，不認為是解除制造廠所負的責任。

1.4為了減少招標方檢查工作量，投標方向招標方提供全部材料證明書和工廠試驗數據。一些重要的檢查和試驗項目，招標方有派代表參加的權利，投標方在試驗前規定的時間通知招標方代表參加。

1.5投標方保證所提供的設備滿足現場安全、可靠運行的要求，并對設備的設計、制造、供貨、裝箱、發運、現場調試等全過程全面負責。

1.6投標方所提供的設備質保期自裝置投運后18個月。

1.7投標方對保質期內因質量原因導致的產品損壞實行無償的修復和零件配制，直至產品更換。

1.8保質期后投標方滿足招標方對產品的技術咨詢（無償）和零件的供給（有償）。

1.9工廠主要檢驗項目

序號	項目	檢驗內容	備注
1	原材料	材質
2	外觀	外形尺寸
3	記錄	生產記錄
4	報告	試驗、測試報告

2監造

2.1招標方有權在合同設備制造過程中派駐廠代表，在招標方統一組織下進行監造和出廠前檢驗，了解設備的組裝、檢驗、試驗和設備包裝質量情況。投標方有配合義務，并提供相應技術資料，且不由此發生任何費用。

2.2投標方為招標方代表提供下列方便：

2.2.1提前7天將設備監造項目及檢驗時間通知招標方。

2.2.2招標方代表有權通過投標方有關部門查（借）閱投標方與本合同設備有關的標準（包括工廠標準）、圖紙、資料、工藝及實際工藝過程和檢驗記錄（包括中間檢驗記錄或不一致性報告），對于檢驗記錄，如招標方認為需要復印存檔，投標方配合提供。

2.2.3投標方將向招標方代表提供工作、生活方便。

2.3 招標方代表如不能到場，投標方的工廠試驗工作可正常進行，試驗結果有效，但是招標方代表有權了解和檢查試驗報告和結果。

2.4招標方代表在監造過程中如發現設備和材料缺陷或不符合規定的標準要求時，招標方代表有權提出意見，投標方將采取相應改進措施，以保證交貨質量。無論招標方是否要求和是否知道，投標方主動及時地向招標方提供合同設備制造過程中出現的較大質量缺陷和問題，在招標方不知道的情況下，投標方不得擅自處理。

2.5無論招標方人員是否參與監造及出廠檢驗，均不視為投標方按合同規定的應承擔的質量保證責任的解除，也不免除投標方對設備質量應負的責任。

2.6由投標方供應的所有合同設備部件出廠時，附有投標方簽發的產品質量合格證書作為交貨的質量證明文件。

3 性能驗收試驗

3.1  性能驗收試驗的目的為了檢驗合同設備的所有性能是否符合要求。

3.2  性能驗收試驗的地點為工程現場。性能試驗的時間在168小時試運之后進行，具體試驗時間由招標方和投標方商量確定；質保期滿前組織全面驗收。



附件5  包裝、保管、運輸要求

1、如因設備裝配后體積較大，無法運輸，投標方可采用分體運輸的方法。

2、在運輸前，投標方須對設備各部分進行適當、穩妥的包裝。

3、投標方在設備設計時就需考慮裝箱、運輸方案，每個部件外形尺寸控制在允許的運輸范圍內。

4、為便于控制交付進度，投標方對設備運輸方式可自定。

5、為減少貨物堆場，投標方在發運前與招標方聯系，如果允許，將按工程進度要求，在保證安裝進度的前提下分批發貨。

6、在合同設備任何部分交付運輸前，投標方按照規定和本條款所述的要求，對所要交付的該部分合同設備進行包裝，該包裝具有適合長度運輸、多次搬運和裝卸的堅固包裝，以確保合同設備安全、無損地運抵現場。

7、投標方保證對合同設備的所有包裝在運輸、裝卸過程中完好無損，并有減震、防沖擊的措施。若包裝無法防止運輸、裝卸過程中垂直、水平加速度引起的設備損壞，投標方在設備的設計結構上予以解決。

8、投標方提供的包裝能保證合同設備在現場的保管與維護，包括在合理時間內有有效的防潮、抗氧化、耐蝕的措施。對于可以進行露天堆放的合同設備，能保證在合理時間內的露天堆放不會對合同設備造成損害。

9、如果國家有關包裝的標準或規范所述的包裝技術規范及合同設備承運人的包裝要求之間不一致，則投標方按照前述各項規范或要求中的最高要求對合同設備進行包裝。

10、電氣部分和控制部分設備的包裝與保管措施滿足露天的要求，其他設備的包裝與保管措施滿足露天堆放要求。

11、合同設備盡量在工廠完成組裝，以盡可能減少現場的拼裝工作量，以提高安裝質量與效率。工廠拼裝尺寸以運輸工具所能承擔的最大尺寸為限。對于易受潮或現場拼裝容易導致合同設備損傷或損害的整體交付至交貨點。

12、由于設備體積較大，無法整體組裝后交付，投標方將按照運輸工具極限尺寸拼裝：大致分成主設備、配套設備、輔料和標準件等幾部分，詳盡包裝方法和包裝尺寸將在合同簽訂后遞交的文件資料中交招標方最終確認。

13、交貨地點：河北省滄州市東光縣城東工業區河北省東光化工有限責任公司院內。交貨時間：待定
